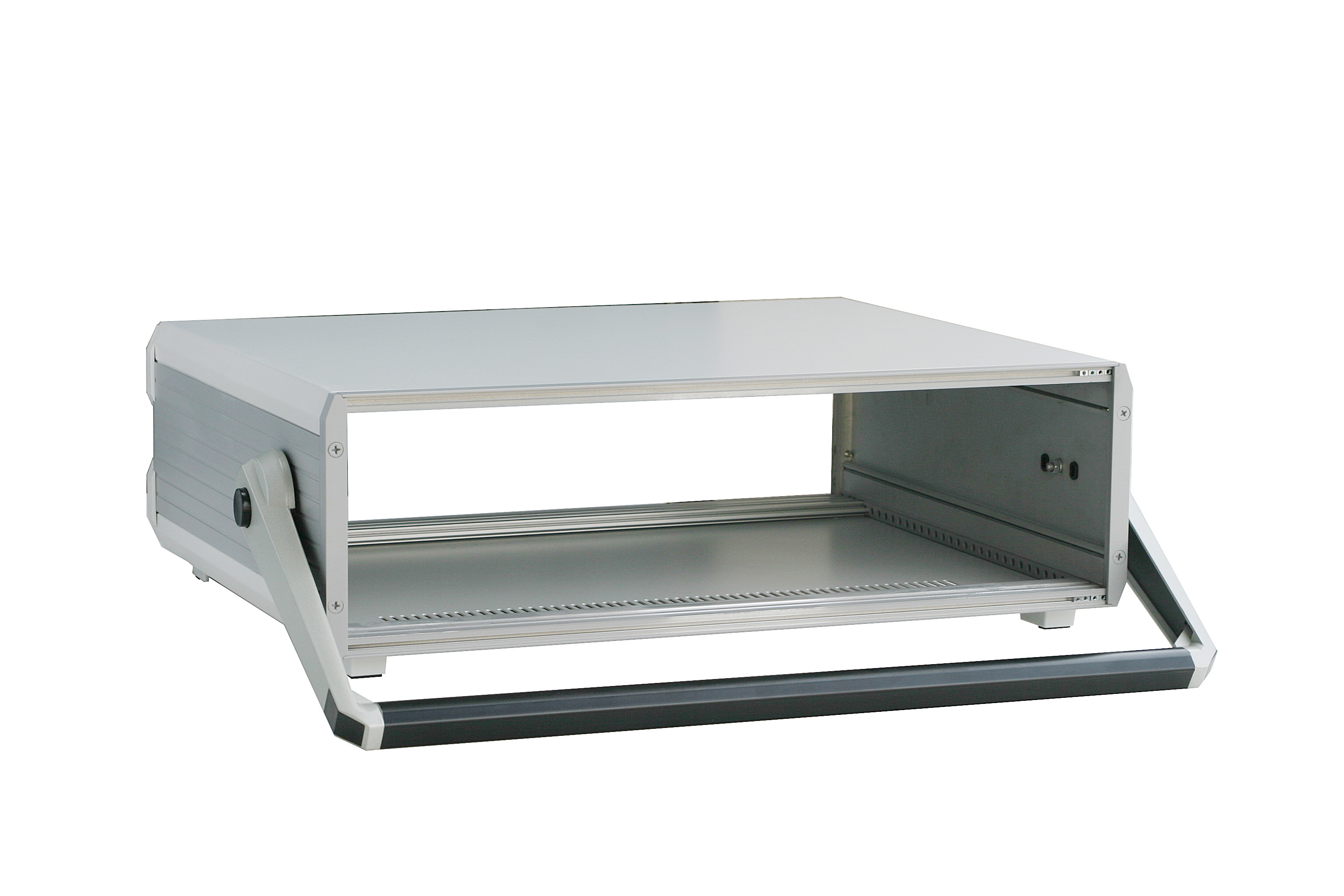

TG-D型机箱

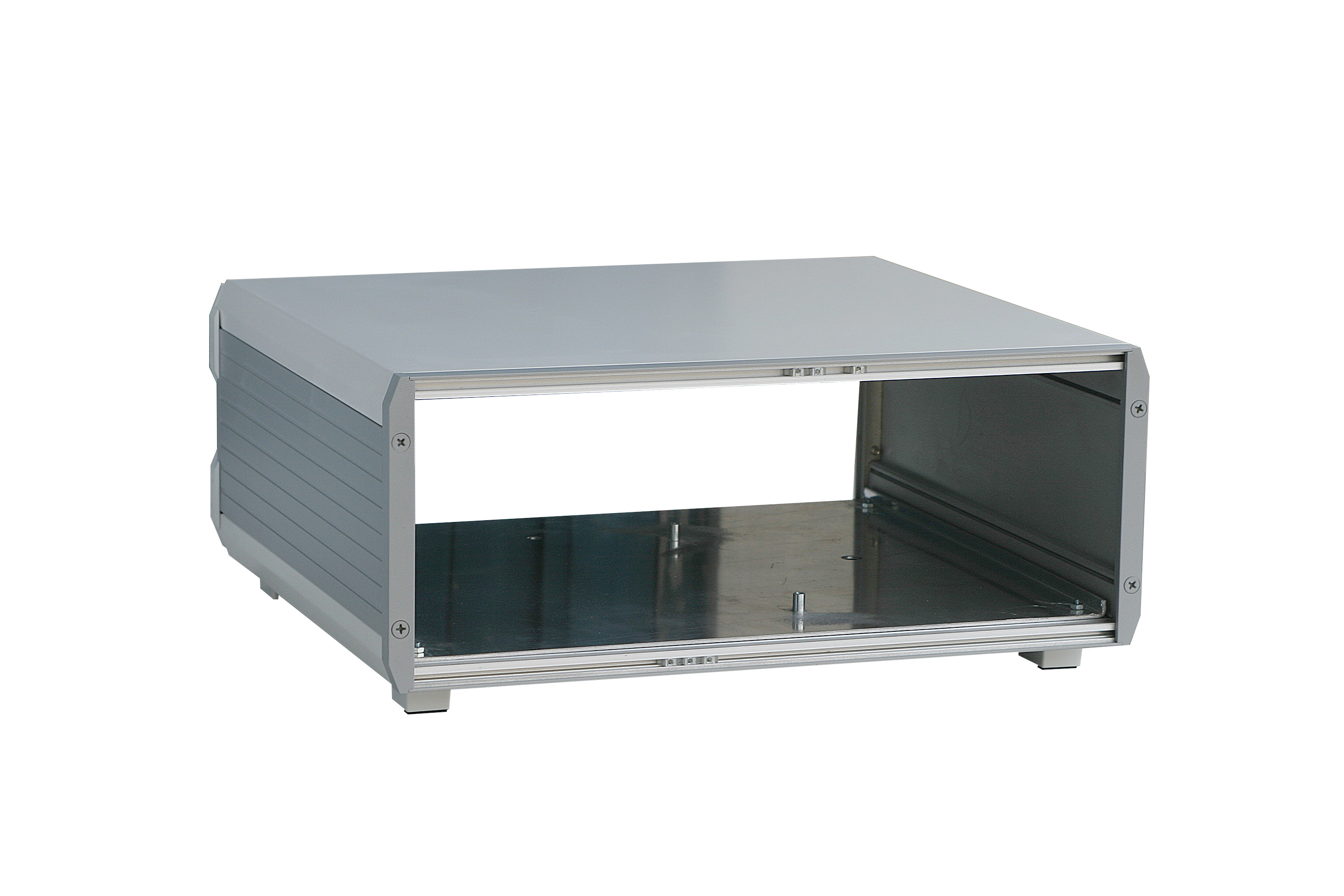

TG-D型机箱 产品简介：TG-D型机箱由上下盖板，横梁，拉伸铝型材及塑料件等组成，适用于桌面或装架式的电子仪器设备、结构坚固，具有很好的承载力。
TG-D型机箱 产品简介：TG-D型机箱由上下盖板，横梁，拉伸铝型材及塑料件等组成，适用于桌面或装架式的电子仪器设备、结构坚固，具有很好的承载力。
说明：
TG-D型机箱由上下盖板，横梁，拉伸铝型材及塑料件等组成，机箱高度有2U,100，110，120，3U，3.5U，4U······宽度及深度方向尺寸按要求可任意定制，前后横梁冲有间距为5.08mm排孔，主要用于安装标准板卡塑料导轨，前后横梁内嵌有滑动螺母（可选插条订货时需注明），如需配置提手可选用D2型（把手样式于C2提手相同，请参照C2，C3）。

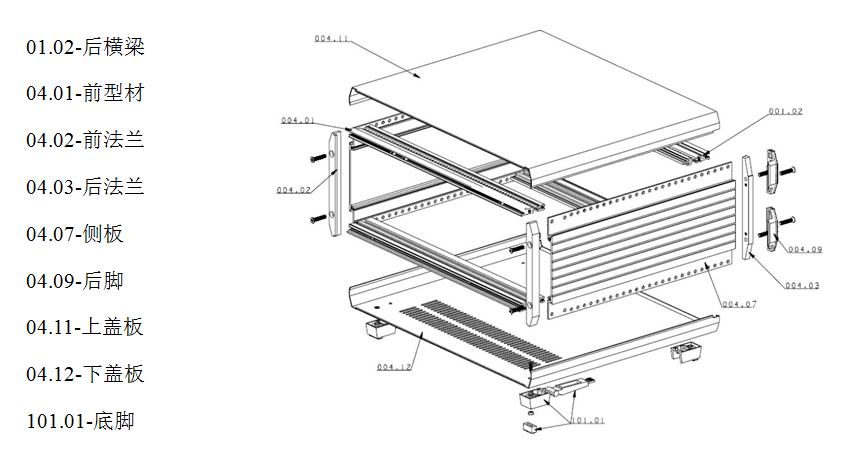

结构图：

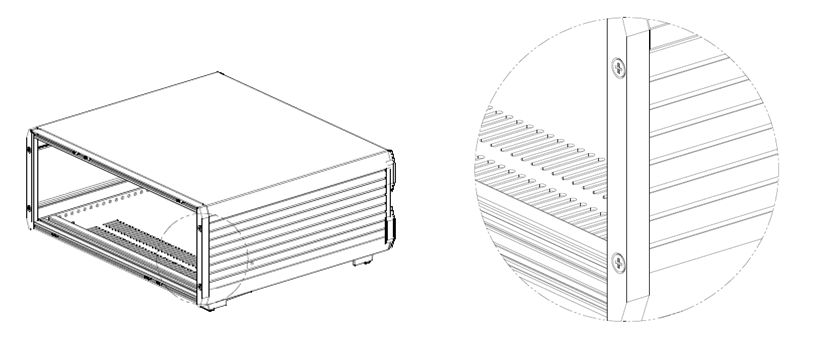

侧板方案：
说明：
1、 铝合金拉伸成型，表面喷塑；
2、 侧板两端有M4螺纹孔，用于与法兰压板固定。

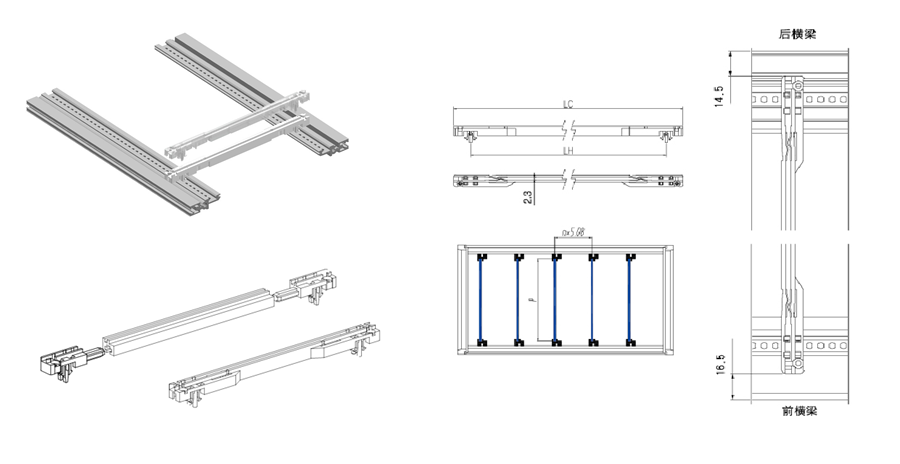

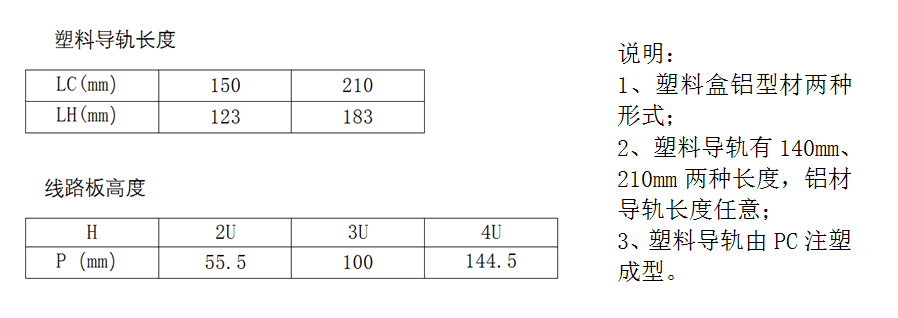

标准板卡与导轨连接方案：

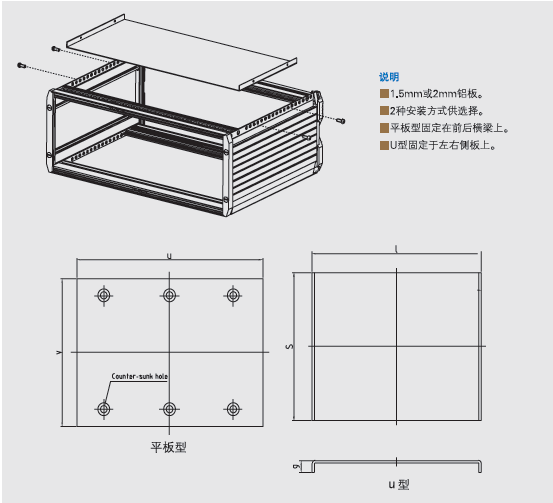

底板与机箱左右侧板的连接：
说明：
1、1.5mm或2mm铝板；
2、2种安装方式供选择；
3、平板型固定在前后横梁上；
4、U型固定于左右侧板上。

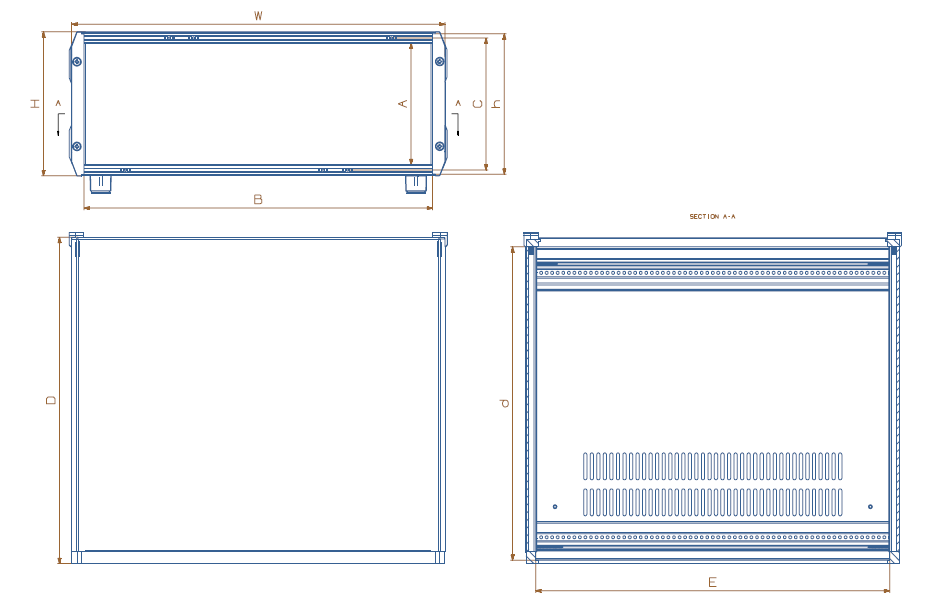

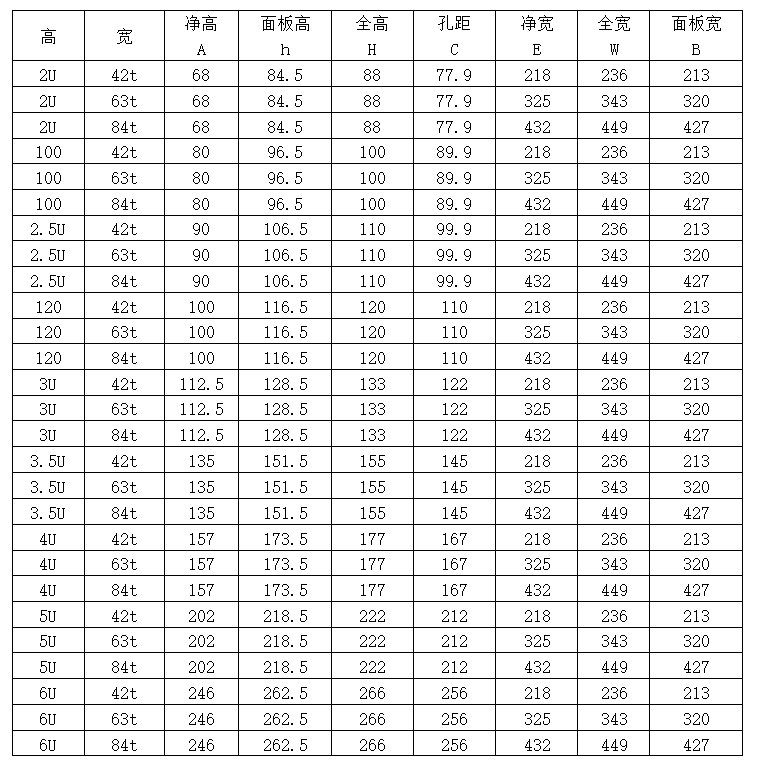

结构尺寸：

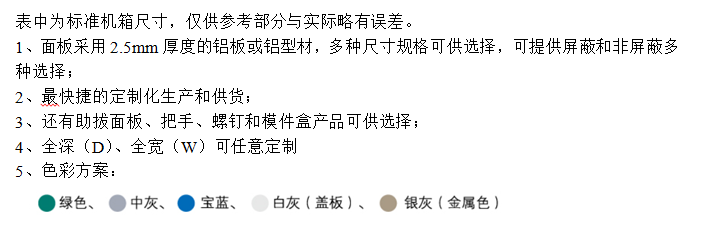

订购信息：
