TG-AD型机箱

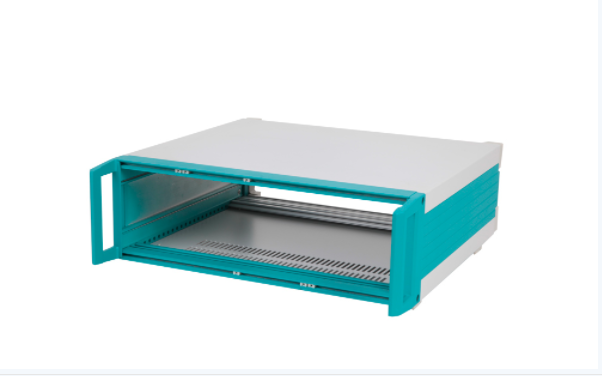

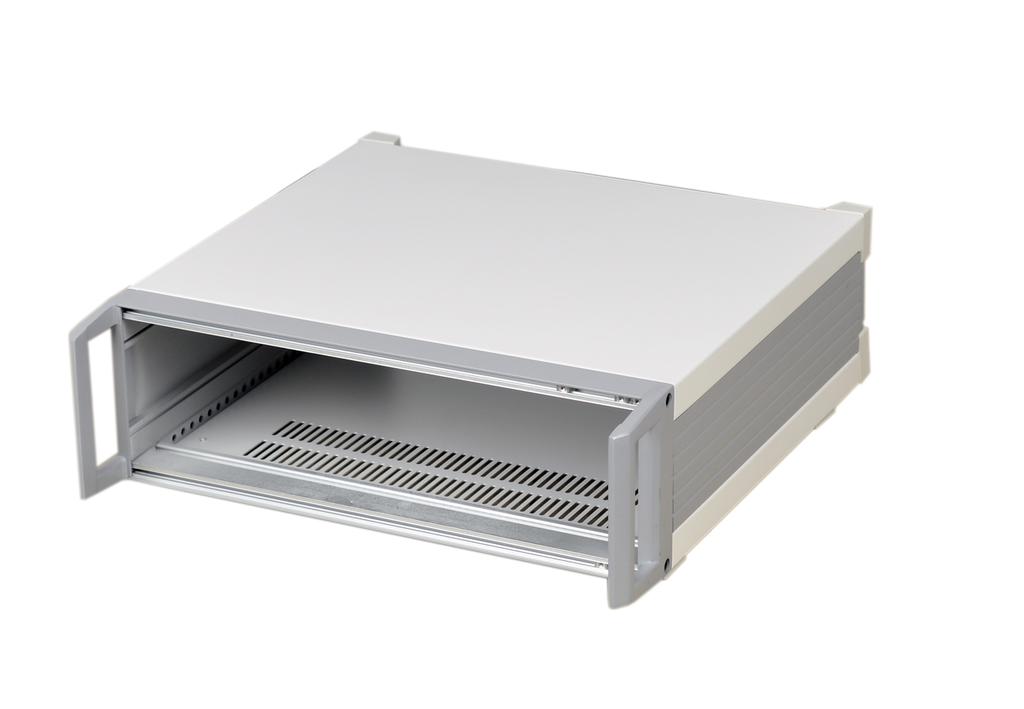

TG-AD型机箱 产品简介:TG-AD型机箱由上下盖板,左右侧板和前后横梁组成,前面带TG-AD型把手,适用于桌面式的电子仪器设备。
说明:
TG-AD/BD型机箱由上下盖板、横梁、铸造把手、铸造后固定及塑料件等组成。机箱高度有2u、100、110、120、3.5u、4u······。宽度及深度方向尺寸按要求可任意定制。前面横梁冲有间距为5.08mm排孔,主要用于安装标准板卡塑料导轨,前后横梁内嵌有滑动螺母(可选插条,订货时需要注明)

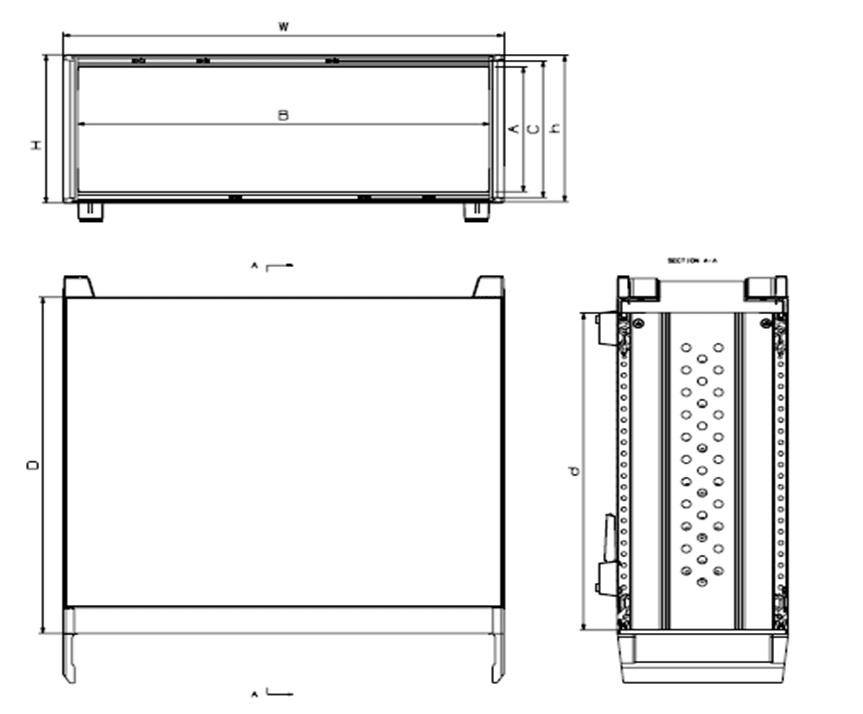

结构图:

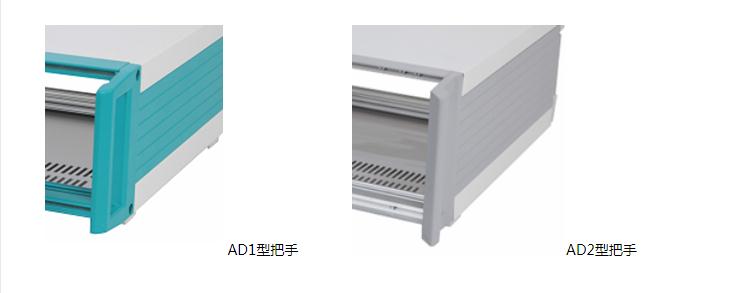

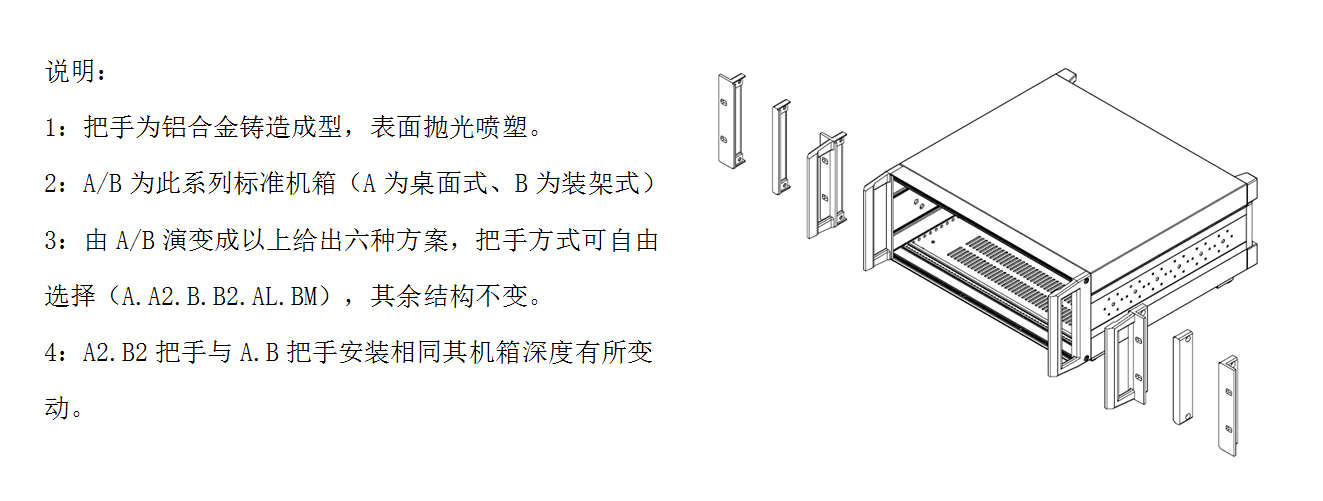

把手方案:

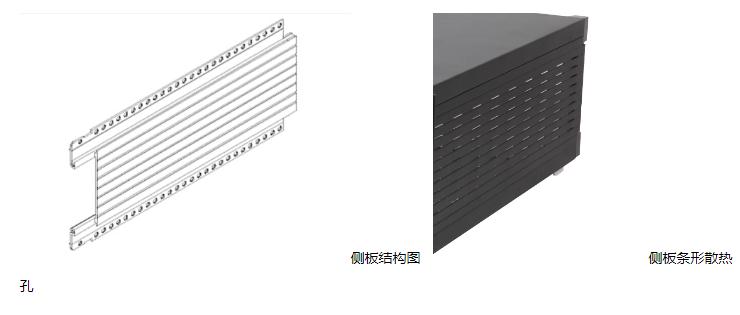

侧板方案:

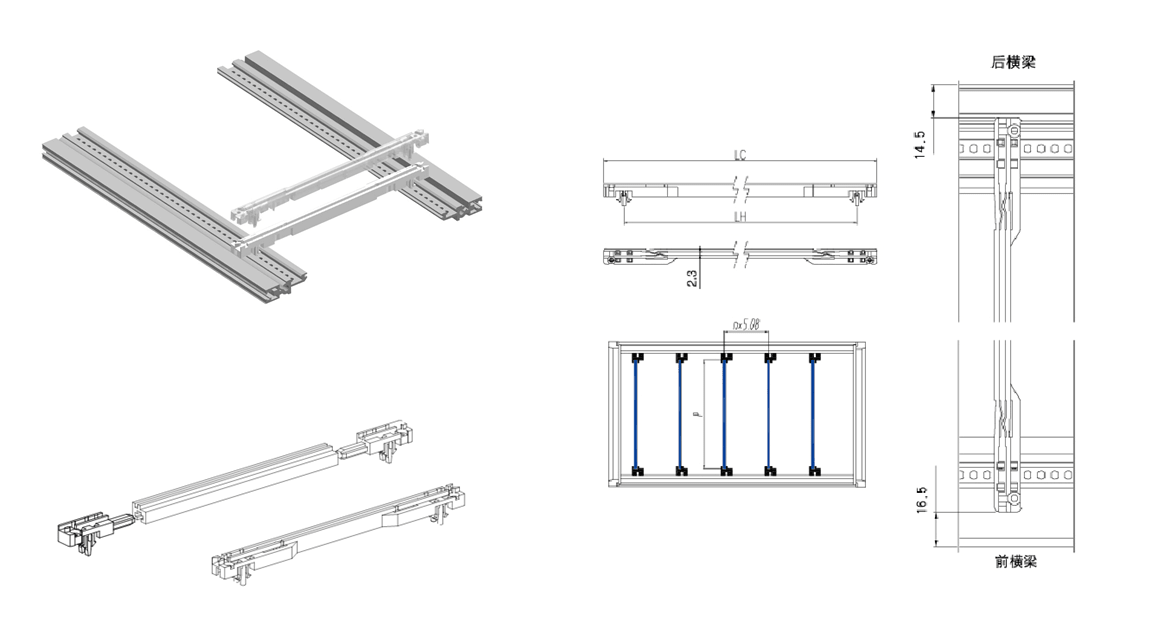

标准板卡与导轨连接方案:

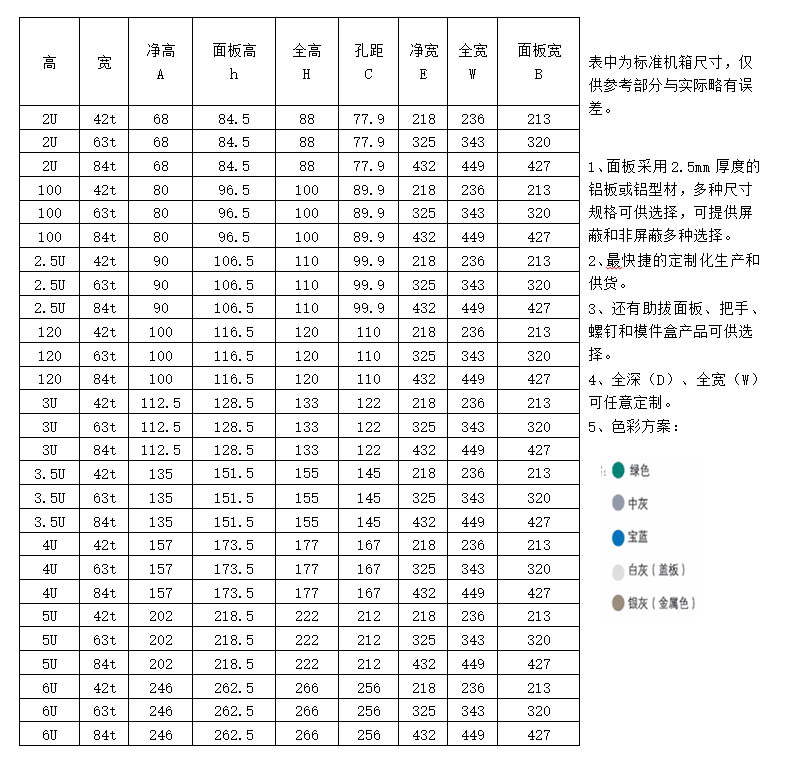

结构尺寸:
订购信息:
